КТ Инженерная геология (GeoDraw)

Модуль КТ Инженерная геология является инструментом для работы с инженерно-геологической информацией в ее графическом представлении. С помощью данного модуля возможно создание карт фактического материала, профилей, совмещенных с инженерно-геологическими разрезами, и литологических колонок выработок.

Платформа

Комплекс Трубопровод в качестве базовой САПР-платформы использует российский продукт nanoCAD Plus. Таким образом модуль КТ Инженерная геология не только удовлетворят требования геологов, но и является продуктом, не требующим наличия импортных САПР.

Модель данных

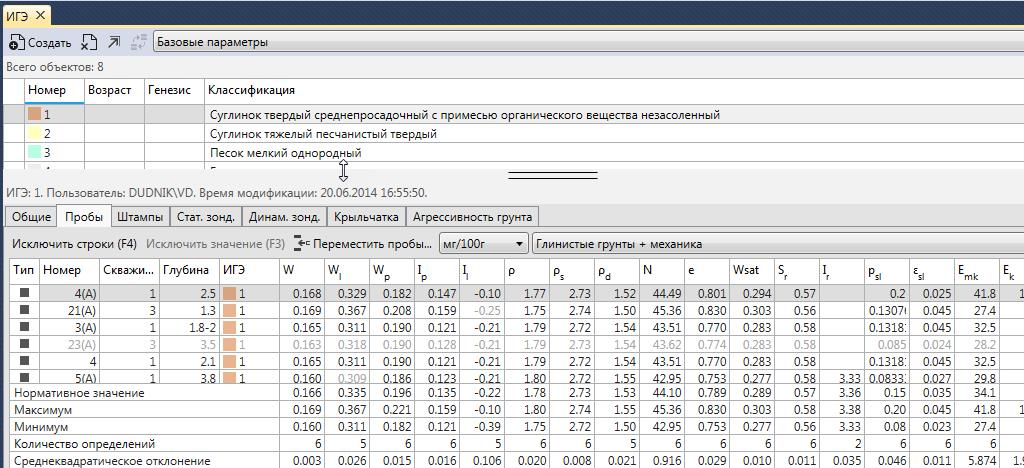

В качестве информационного базиса используется единая геологическая модель. Наличие такой модели позволяет в «бесшовном» режиме редактировать информацию в табличном виде и через взаимодействия с графическими объектами. При этом, дополнительных действий для обмена данными предпринимать ненужно – обмен производится в «сквозном» режиме. Подобный подход позволяет выполнять работу в удобной для пользователя последовательности, без соблюдения регламентированного алгоритма.

Новый интерфейс

Все геологические объекты системы выполнены в виде интеллектуальных объектов графической платформы, что делает работы с ними практически неотличимой от работы со стандартными примитивами САПР-платформы.

Для всех объектов доступны:

  • Тематические палитры свойств, содержащие наиболее важную информацию, с возможностью ее редактирования;
  • Стандартные операции отмены и повтора действий;
  • Индивидуальные контекстные вкладки, появляющиеся при выделении объекта на чертеже и содержащие наиболее вероятные команды из тех, которые могут быть применены к этому объекту;
  • Стандартные операции копирования, перемещения и удаления. Для геологических объектов, в ситуациях, когда подобные действия противоречат природе явления, аналогичные команды реализованы на уровне приложения Инженерная геология.

Новая система оформления объектов

При разработке нового комплекса приложений огромное внимание было уделено гибкости и удобству работы с внешним видом геологических объектов.

Используемая система оформлений позволяет привести внешний вид объектов к любому необходимому. Вот некоторые интересные функции:

  • Каждый объект имеет собственный стиль оформления, что позволяет к примеру, с легкостью визуализировать различия во внешнем виде технических и зондировочных скважин. расположенных на одном чертеже;
  • Наличие функции автоматической ориентации текста позволяет не задумываться о внешнем виде выносок аннотируемых объектов при вращении ПСК и при перемещении этих объектов;
  • Легкая настройка набора стилей, применяемых «по умолчанию»;
  • Простая миграция стилей между чертежами и проектами.

Комфортная работа с графическим представлением данных

Исполнение графических объектов в среде Инженерная геология выполнено таким образом, что работа с ними содержит максимум геологических действий и минимум сервисных операций для поддержания корректного вида графики. Ниже перечислены некоторые из подобных возможностей комплекса.

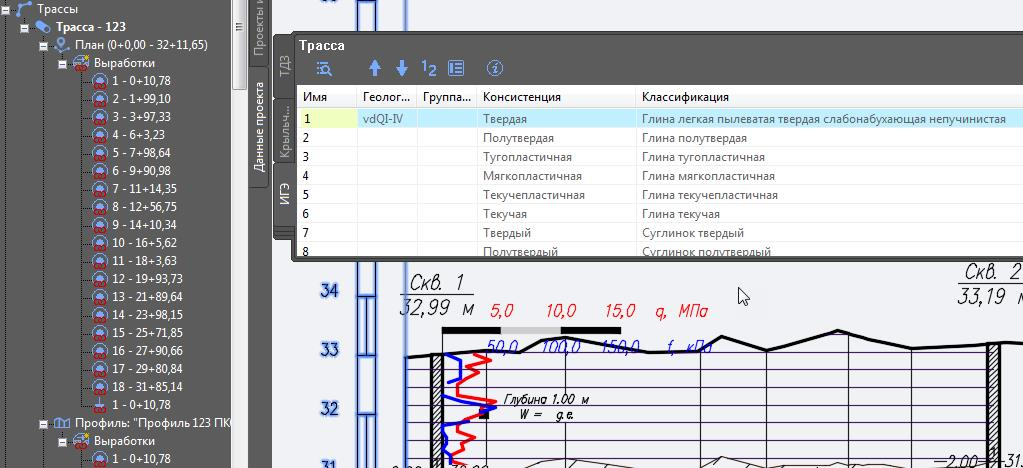

  • Один чертеж способен содержать в себе неограниченное количество трасс и профилей по трассам;

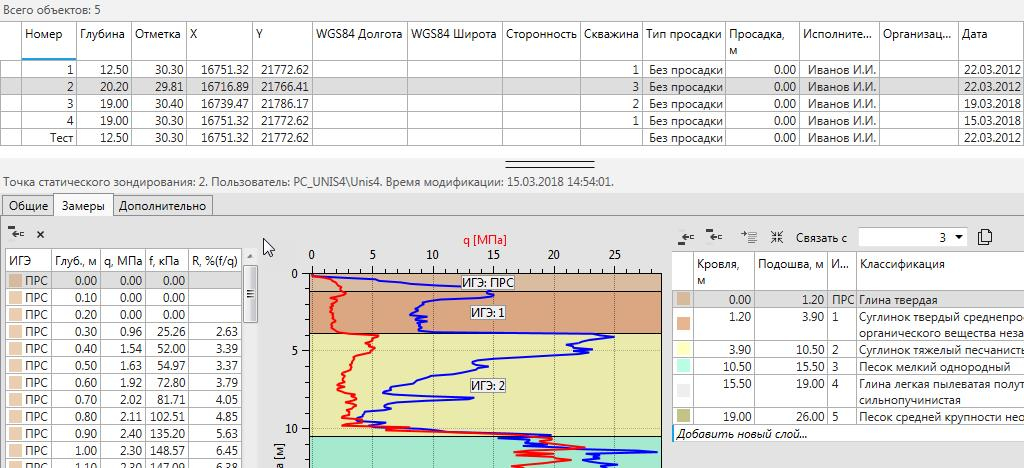

  • Все объекты, хранимые в системе, могут быть отображены на чертеже с учетом собственной специфики (скважины, точки статического и динамического зондирования, крыльчатки, штампы, термометрия);
  • Геологические выработки на плане автоматически обновляют координаты и отметки на графике и в таблицах КТ Геолог при их редактировании из любого доступного интерфейса;
  • Связь выработок с трассами для нанесения на инженерно-геологический разрез, реализована по ссылочному принципу, что позволяет сохранять актуальность данных в связке инженерно-геологический разрез – каталог выработок;
  • Новая система определения содержимого замкнутых контуров, автоматически отслеживает изменения в ИГЭ и поддерживает их актуальность на разрезах, например, обновляет тип штриховки и номер в обозначении;
  • Содержимое свободного замкнутого контура, не привязанного к выработкам, может быть выбрано без создания фиктивных выработок;
  • Система автоматически определяет пресечения трасс и наносит актуальное геологическое строение на инженерно-геологические разрезы без участия пользователя. В том числе для осевых пересечений поперечных разрезов.
